高压直流电源的技术指标分为两种

时间：2021-02-23 15:57:19 点击：次

高压直流电源的技术指标分为两种
　　高压直流电源的技术指标分为两种：一种是特性指标，包括允许输入电压、输出电压、输出电流及输出电压调节范围等；另一种是质量指标，用来衡量输出高压直流电压的稳定程度，包括稳压系数（或电压调整率）、输出电阻（或电流调整率）、纹波电压（周围与随机漂移）及温度系数。测试电路如图3。

（1）纹波电压：叠加在输出电压上的交流电压分量。用示波器观测其峰峰值一般为毫伏量级。也可用交流毫伏表测量其有效值，但因纹波不是正弦波，所以有一定的误差，一般直流电源的纹波电压VP-P≤10mV。

（2）稳压系数：在负载电流、环境温度不变的情况下，输入电压的相对变化引起输出电压的相对变化，即：

（3）电压调整率：输入电压相对变化为±10%时的输出电压相对变化量，稳压系数和电压调整率均说明输入电压变化对输出电压的影响，因此只需测试其中之一即可。
（4）输出电阻及电流调整率

输出电阻与放大器的输出电阻相同，其值为当输入电压不变时，输出电压变化量与输出电流变化量之比的绝对值.电流调整率：输出电流从0变到最大值时所产生的输出电压相对变化值。输出电阻和电流调整率均说明负载电流变化对输出电压的影响，因此也只需测试其中之一即可。

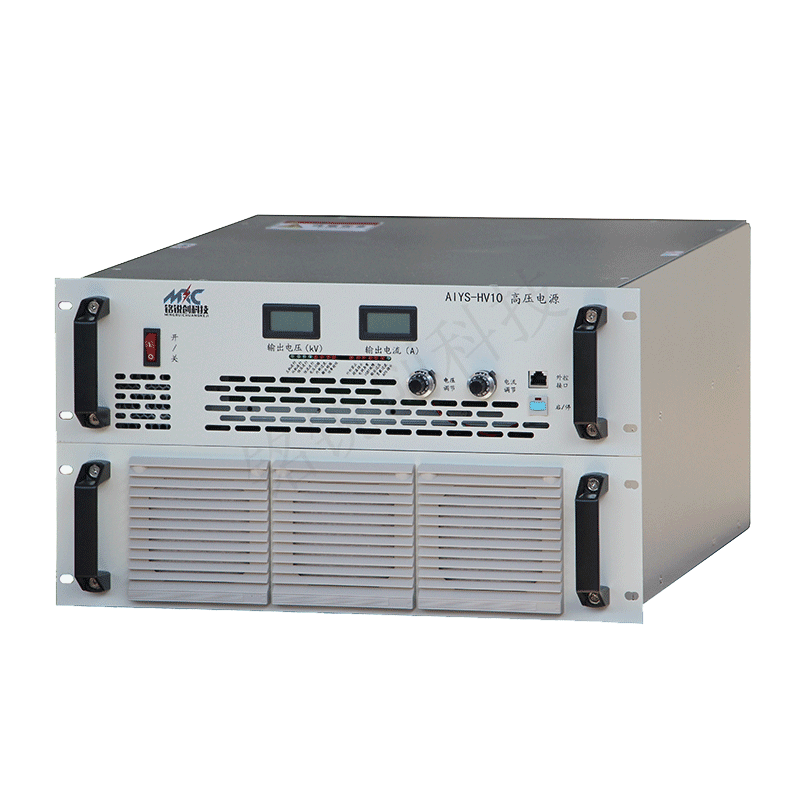

铭锐创高压电源
